Typy ładowania pojazdów elektrycznych w Polsce
Procesy ładowania samochodów elektrycznych zostały szczegółowo opisane w normach IEC 61851 i IEC 62196. W ramach ww. norm zdefiniowano niżej wymienione typy ładowania akumulatorów pojazdu o napędzie elektrycznym prądem przemiennym (AC) i prądem stałym (DC).
Typy ładowania prądem przemiennym
Przy ładowaniu prądem przemiennym przetwornik AC/DC znajduje się w pojeździe elektrycznym, gdzie prąd przemienny zamieniany jest na prąd stały, potrzebny do naładowania akumulatorów. Rozróżniamy następujące systemy ładowania prądem przemiennym.
TYPE 1 (AC)

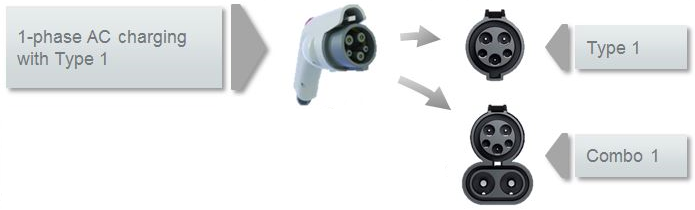

Złącze TYPE 1 (AC) umożliwia ładowanie samochodów elektrycznych prądem przemiennym jednofazowym lub siłowym. Jest to typ ładowania prądem przemiennym nie większym niż 16 A i napięciem nie większym niż 250 V przy prądzie jednofazowym oraz 480 V przy prądzie siłowym.
Jest to typ głównie rozpowszechniony w Stanach Zjednoczonych i Japonii, w Europie mało. W tym złączu występują 3 styki: 2 fazowe L1 i L2 oraz PE, ponieważ w Stanach Zjednoczonych na potrzeby urządzeń o większej mocy, stosuje się zasilanie dwufazowe o napięciu 240 V, przy fazach przesuniętych o kąt półpełny bez przewodu neutralnego. Stąd też maksymalna moc ładowania jaką możemy uzyskać w tych warunkach to 7,68 kW (2 x 240 V *16 A), a w przypadku prądu jednofazowego 3,84 kW (240 V *16 A).
Złącze pojazdowe TYPE 1 (AC) nie podlega badaniu technicznemu przez Urząd Dozoru Technicznego.
Źródło: CharIN charinev.org 17.12.2018
TYPE 2 (AC)

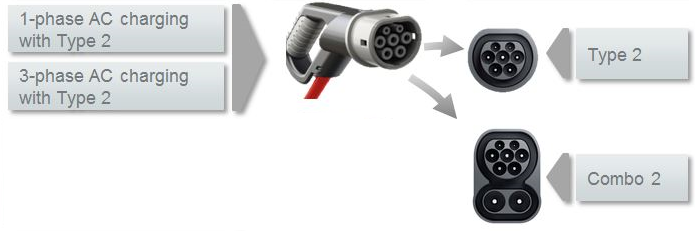

Złącze TYPE 2 (AC) umożliwia ładowanie samochodów elektrycznych prądem przemiennym zarówno jednio fazowym jak i trójfazowym. Jest to złącze rozpowszechnione w Europie, które określa norma IEC 62196-2
Zgodnie z normą IEC 61851 jest to typ ładowania prądem przemiennym nie większym niż 32 A i napięciem nie większym niż 250 V przy prądzie jednofazowym oraz 480 V przy prądzie trójfazowym.
Biorąc pod uwagę powyższe, w polskich warunkach maksymalna moc ładowania prądem przemiennym jednofazowym wynosi 7,36 kW, co odpowiada wartości napięcia 230 V oraz natężania 32 A (230 V x 32 A = 7,36 kW).
Natomiast moc ładowania prądem przemiennym trójfazowy wynosi 22 kW, co odpowiada wartości napięcia 3 x 230 V oraz natężania 32 A (3 x 230 V x 32 A = 22,08 kW)
Złącze TYPE 2 (AC) zawiera 5 styków L1, L2, L3, N i PE oraz 2 styki sterujące służące do komunikacji pomiędzy punktem ładowania a pojazdem elektrycznym.
Źródło: CharIN charinev.org 17.12.2018
Typy ładowania prądem stałym
Przy ładowaniu prądem stałym, konwersja prądu AC/DC następuje w ładowarce, stąd też do pojazdu elektrycznego bezpośrednio podawany jest prąd stały.
Rozróżniamy następujące systemy ładowania prądem stałym.
TYPE 1 (DC) w wersji Combo 1

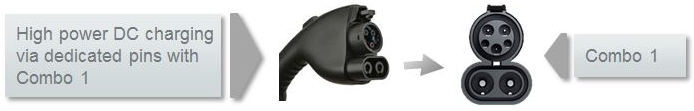

Złącze TYPE 1 (DC) umożliwia ładowanie samochodów elektrycznych prądem stałym. Jest to złącze podobne do łącza TYPE 1 (AC) z tą różnicą, że zawiera poniżej dodatkowy moduł z dwoma spolaryzowanymi stykami stałoprądowymi „+” i „-”. Podczas ładowania wykorzystywane są styki stałoprądowe, styk PE oraz złącza komunikacyjne. Podobnie jak w przypadku złącza TYPE 1 (AC) jest to złącze wykorzystywane w Stanach Zjednoczonych.
Źródło: CharIN charinev.org 17.12.2018
TYPE 2 (DC) w wersji Combo 2

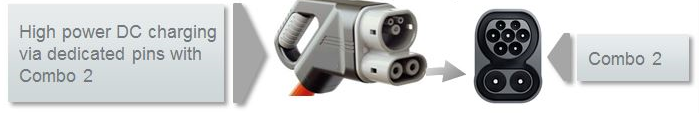

Złącze TYPE 2 (DC), nazywane inaczej „Combo 2” lub CCS (Combined Charging System) umożliwia ładowanie samochodów elektrycznych prądem stałym. Złącze te w stosunku do złącza TYPE 2 (AC) różni się tym, że zawiera dodatkowy dolny moduł podający prąd stały z polaryzacją „+” i „ -” Podczas ładowania wykorzystywane są styki stałoprądowe, styk PE oraz złącza komunikacyjne. Podobnie jak w przypadku złącza TYPE 2 (AC) jest to złącze rozpowszechnione w Europie.
Biorąc pod uwagę parametry obciążenia styków złącza stałoprądowego, styki te ze względu na wytrzymałość prądowo napięciową, mogą osiągać maksymalną moc ładowani do 500 kW.
Źródło: CharIN charinev.org 17.12.2018
CHadeMO

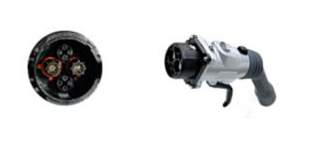

Złącze używane jako standard w Japonii do ładowania pojazdów elektrycznych prądem stałym. System ten jest wykorzystywany przez takich producentów pojazdów jak: Kia, Mazda, Nissan, Honda, Subaru, a także Citroen czy Peugeot.
Ciekawostką jest fakt, iż złącze umożliwia przepływ energii w dwóch kierunkach pomiędzy pojazdem elektrycznym i ładowarką, realizując standard V2H (dwukierunkowy przepływ energii dom – pojazd) i V2G (dwukierunkowy przepływ energii pojazd – sieć elektroenergetyczna).
Źródło: chademo.com 17.12.2018
BG/T DC
Złącze używane jako standard w Japonii do ładowania pojazdów elektrycznych prądem stałym. System ten jest wykorzystywany przez chińskich producentów pojazdów jak: Bjev, BYD, ZT. Złącze, podobnie jak CHadeMO, umożliwia przepływ energii w dwóch kierunkach pomiędzy pojazdem elektrycznym i ładowarką.
Źródło: chademo.com 17.12.2018
System komunikacji miedzy pojazdem elektrycznym a stacją ładowania (dalej: ładowarką)
Pojazdy elektryczne, prócz styków dedykowanych ładowaniu posiadają również styki komunikacyjne. W zależności od typu złącza sterowanie odbywa się poprzez komunikację linią energetyczną (PLC) jak to jest w przypadku TYPE 1, TYPE 2 oraz Combo 2 lub poprzez szeregową magistralę komunikacyjną (CAN) np. w standardzie CHAdeMO i GB/T DC.
Funkcję sterującą w standardzie Combo 2 pełnią styki PP (sygnał zbliżeniowy) i CP (sygnał sterujący) oraz styk PN, który oprócz tego, że pełni rolę ochronną dla zasilania, to również rolę uziemienia (potocznie: masa) dla styków sterujących.
Natomiast w standardzie CHAdeMO i GB/T DC mamy, aż siedem styków sterujących. Rolą styków sterujących poprzez zapewnienie komunikacji pomiędzy pojazdem a ładowarką jest m.in. bezpieczeństwo użytkownika. Na podstawie zmieniającej się rezystancji w trakcie całego procesu ładowania rozpoznawane jest jakim optymalnym prądem ładowania należy zasilić pojazd, kiedy pojazd jest podłączony oraz odłączany od ładowarki, kiedy rozpoczął się proces ładowania oraz kiedy zakończył.
