Laboratoria UDT oferują szeroki zakres badań materiałowych nieniszczących. Podstawę świadczonych usług stanowią tradycyjne metody badań NDT, tj.: badania wizualne - VT, badania penetracyjne - PT, badania magnetyczno-proszkowe - MT, badania ultradźwiękowe - UT oraz badania radiograficzne - RT.

Badania wykonywane są personel posiadający certyfikaty 2 i 3 stopnia wg normy PN-EN ISO 9712.

Badania wizualne – VT

Badania wizualne są podstawową metodą badań NDT. Za pomocą oka nieuzbrojonego i/lub prostych urządzeń optycznych możliwe jest wykrywanie nieciągłości materiałowych otwartych na powierzchnię, zmian korozyjnych, niedoskonałości kształtu itp. W przypadku trudno dostępnych miejsc zastosowanie znajduje także specjalistyczne wyposażanie pomiarowo-badawczej, tj. np. wideoendoskopy.

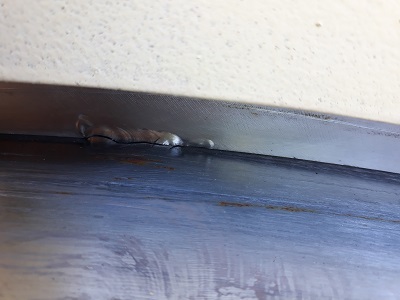

wada spoiny wykryta podczas badania wizualnego VT

Wada wykryta podczas badania wizualnego (VT)

Badania wykonuje:

Badania penetracyjne – PT

Badania penetracyjne to metoda badawcza pozwalająca na wykrywanie nieciągłości powierzchniowych dzięki zjawisku kapilarności. Podczas badań penetrant (ciecz penetrująca) jest nanoszony na daną powierzchnię, gdzie wnika w głąb materiału do istniejących nieciągłości. Nadmiar penetrantu jest następnie usuwany. Użycie wywoływacza pozwala na „wyciągnięcie” penetrantu na powierzchnię oraz ujawnienie nieciągłości w postaci charakterystycznych wskazań.

Badania penetracyjne wykonywane są zarówno techniką barwną, jak i fluorescencyjną. Stosowane środki badawcze pozwalają na wykonywanie badań w temperaturze otoczenia oraz temperaturach obniżonych i podwyższonych.

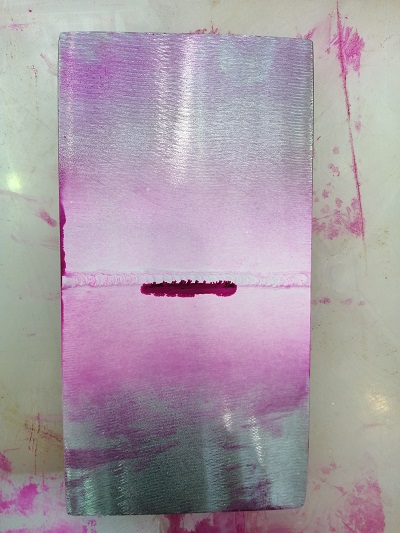

Wskazanie nieciaglosci wykryte podczas badania penetracyjnego PT kopia

Wskazanie nieciągłości wykryte podczas badania penetracyjnego (PT)

Badania wykonuje:

Badania magnetyczno-proszkowe – MT

Badania magnetyczno-proszkowe pozwalają na wykrywanie nieciągłości powierzchniowych i podpowierzchniowych. Metoda ta polega na wzbudzeniu w danym materiale pola magnetycznego oraz wykrywaniu magnetycznych pól rozproszenia w miejscach występowania nieciągłości. Służy do tego drobnoziarnisty proszek ferromagnetyczny, który nanosi się na badaną powierzchnię. Skupiska proszku gromadząc się w miejscach nieciągłości odwzorowują ich rzeczywisty kształt i tworzą tzw. defektogram magnetyczno-proszkowy.

Główną zaletą badań MT, w porównaniu z badaniami penetracyjnymi, jest szybkość ich wykonania. Najważniejsze ograniczenie to brak możliwości wykonania badań materiałów nieferromagnetycznych, np. stali austenitycznych.

Badania magnetyczno-proszkowe wykonywane są zarówno techniką barwną, jak i fluorescencyjną. Do wzbudzania pola magnetycznego stosowane są defektoskopy jarzmowe oraz magnesy stałe.

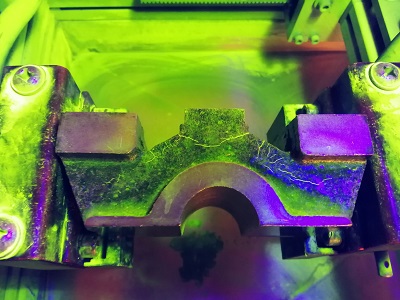

Wskazania nieciaglosci wykryte podczas badania magnetyczno proszkowego MT kopia

Wskazania nieciągłości wykryte podczas badania magnetyczno-proszkowego (MT)

Badania wykonuje:

Badania ultradźwiękowe – UT

Badania ultradźwiękowe to metoda pozwalająca na wykrywanie nieciągłości znajdujących się wewnątrz materiału. Metoda ta wykorzystuje zjawiska związane z propagacją fal ultradźwiękowych w materiale. Pęknięcia, wtrącenia, powierzchnie graniczne są tzw. reflektorami. Dają one określone echa różniące się szeregiem parametrów. Ich analiza na ekranie defektoskopu dostarcza wielu informacji o stanie danej konstrukcji. Badania UT wymagają od operatora dużego doświadczenia w celu poprawnej charakterystyki wykrywanych wskazań.

Laboratoria UDT są wyposażone w bogaty zestaw głowic ultradźwiękowych oraz wzorców i próbek odniesienia, co pozwala na wykonywanie badań obiektów wykonanych z różnych materiałów i o szerokim zakresie grubości.

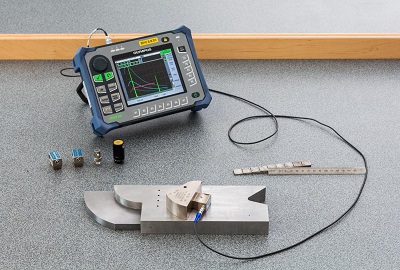

Wyposażenie pomiarowo-badawcze stosowane do badań ultradźwiękowych (UT)

Badania wykonuje:

Badania radiograficzne – RT

Badania radiograficzne to metoda badań objętościowych, która pozwala na wykrywanie wskazań znajdujących się wewnątrz materiału. W zależności od stosowanej techniki, do danego obiektu wprowadza się promieniowanie X lub gamma. Promieniowanie to jest następnie pochłaniane w różnym stopniu, co znajduje swoje odzwierciedlenie na błonie radiograficznej.

Wskazania są prezentowane w postaci obszarów o zróżnicowanym zaczernieniu i innych charakterystycznych cechach pozwalających na określenie rodzaju nieciągłości.

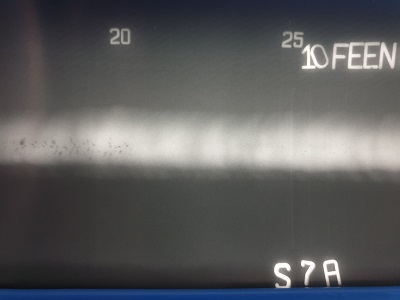

Badanie radiograficzne (RT) – spoina obwodowa z widocznymi wskazaniami od pęcherzyków kanalikowych
